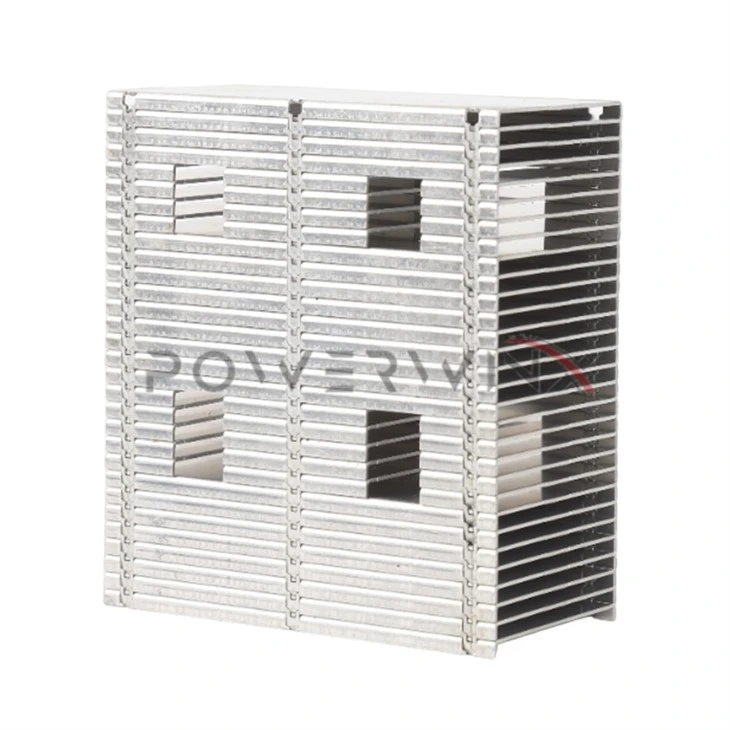

A Zatkinowy radiatorto zaawansowane rozwiązanie chłodzenia zaprojektowane w celu zwiększenia wydajności termicznej w zastosowaniach elektronicznych i przemysłowych. Składa się z cienkich metalowych płetw, które są precyzyjnie wytłoczone i przymocowane do solidnej podstawy, maksymalizując powierzchnię w celu wydajnego rozpraszania ciepła. Ten rodzaj radiatora jest szeroko stosowany w zastosowaniach, w których wymagana jest zwartość, lekka struktura i wysoka wydajność cieplna.

W porównaniu z wytłaczanymi lub naruszonymi radiatami, wytłoczone płatki cieplne zapewniają większą elastyczność w projektowaniu. Proces stemplowania umożliwia tworzenie złożonych geometrii płetwy, które poprawiają przepływ powietrza i pojemność chłodzenia. Dostępne zarówno w aluminium, jak i miedzi, te ciepła można dostosować, aby zaspokoić różne potrzeby w zakresie zarządzania termicznego.

Ułożone narzędzia do procesu ciepła płetwowego

Maszyna stemplowa

Tworzywo

Tabelowane płetwy są zwykle wykonane zAL 1100 AluminiumICu 1100 miedzi, oba wybrane ze względu na ich doskonałe właściwości termiczne i mechaniczne.

AL 1100 Aluminium:

Ten stopień aluminiowy ma wysoką przewodność cieplną i doskonałą odporność na korozję. Jest lekki i idealny do zastosowań wymagających wydajnego rozpraszania ciepła bez zwiększania znacznej wagi.
Cu 1100 miedzi:

Ten wariant miedzi zapewnia doskonałe przewodnictwo cieplne, co czyni go odpowiednim dla elektronicznych zastosowań elektronicznych o wysokiej -, w których maksymalna wydajność przenoszenia ciepła ma kluczowe znaczenie.

Parametr produktu (specyfikacja)

Zaburzenia płetwy można dostosować zgodnie z określonymi wymaganiami termicznymi i mechanicznymi. Kluczowe specyfikacje obejmują:

Tworzywo: AL 1100 lub CU 1100
Grubość płetwy: 0,2 mm - 1,0 mm
Wysokość płetw: 5 mm - 60 mm
Grubość podstawy: 1,0 mm - 12 mm
Obróbka powierzchniowa: Anodowanie, splatanie niklu lub powłoka chemiczna
Fin boot: Możliwe do optymalizacji wydajności przepływu powietrza i chłodzenia

Wszystkie powyższe specyfikacje tylko w celach informacyjnych i można to zmienić na podstawie wielkości płetwy, wysokości płetwy, szczeliny płetw, szerokości płetwy itp.

Funkcje produktu

Najwyższa wydajność termiczna

Projekt tłoczonej płetwy zwiększa wydajność rozpraszania ciepła poprzez maksymalizację powierzchni.

Lekkie i trwałe

Warianty aluminiowe zapewniają dużą równowagę między wagą a wydajnością, a miedź zapewnia wysoką przewodność.

Elastyczna konstrukcja

Kształty i konfiguracje FIN można regulować, aby zaspokoić unikalne potrzeby chłodzenia.

Wysoka niezawodność

Silna struktura mechaniczna zapewnia długie - trwałość w trudnych środowiskach.

Wspiera zarówno naturalną, jak i wymuszoną konwekcję

Zwiększa wydajność chłodzenia w różnych warunkach.

Zastosowania

Systemy oświetlenia LED: Zapewnia optymalne zarządzanie termicznie dla aplikacji LED o wysokiej -.
Sprzęt telekomunikacyjny: Zapewnia stabilne działanie procesorów sygnałowych i urządzeń sieciowych.
Elektronika mocy: Używane w chłodnicach, prostownikach i innych komponentach mocy -.
Elektronika samochodowa: Niezbędne dla systemów zarządzania akumulatorami pojazdów elektrycznych (BMS) i pokładowych modułów zasilania.
Automatyzacja przemysłowa: Pomaga utrzymać stabilne temperatury w jednostkach kontrolnych i systemach przetwarzania przemysłowego.

Szczegóły produkcyjne

Proces produkcyjny wytłoczonych płatków cieplnych obejmuje kilka precyzyjnych kroków:

Wybór materiału: Arkusze AL 1100 lub CU 1100 są wybierane na podstawie potrzeb aplikacji.
Proces stemplowania: Wysokie - maszyny do tłoczenia prędkości tworzą mundury i dokładnie ukształtowane płetwy.
Montaż płetwy: Stemplowane płetwy są przymocowane do podstawy za pomocą technik wiązania mechanicznego lub termicznego.
Obróbka powierzchniowa: Dodatkowe procesy wykończenia, takie jak anodowanie lub poszycie, są stosowane w celu zwiększenia trwałości i wydajności.
Kontrola jakości: Każdy radiator przechodzi rygorystyczne testy, w tym kontrole dokładności wymiarowej i oceny wydajności termicznej.

Zaburzenia płetwy są doskonałym rozwiązaniem do zarządzania termicznego, oferujące połączenie wydajności, trwałości i dostosowywania dla różnych branż. Ich zdolność do poprawy chłodzenia w różnych aplikacjach sprawia, że preferowanym wyborem dla inżynierów i producentów.

PowerWinx jest wiodącym ekspertem w dziedzinie technologii sławowych płatków cieplnych, dostarczając innowacyjne i wydajne rozwiązania chłodzenia dla elektroniki. Specjalizująca się w precyzji - wykonane projekty aluminiowe, PowerWinx wyróżnia się w wytwarzaniu wysokiej gęstości -, lekkich radiatorów dla diod LED, zasilaczy i innych. Trust PowerWinx dla profesjonalistów, koszty - efektywne wytłoczone radiaty z płetwy dostosowane do potrzeb zarządzania termicznego o najwyższej jakości.
