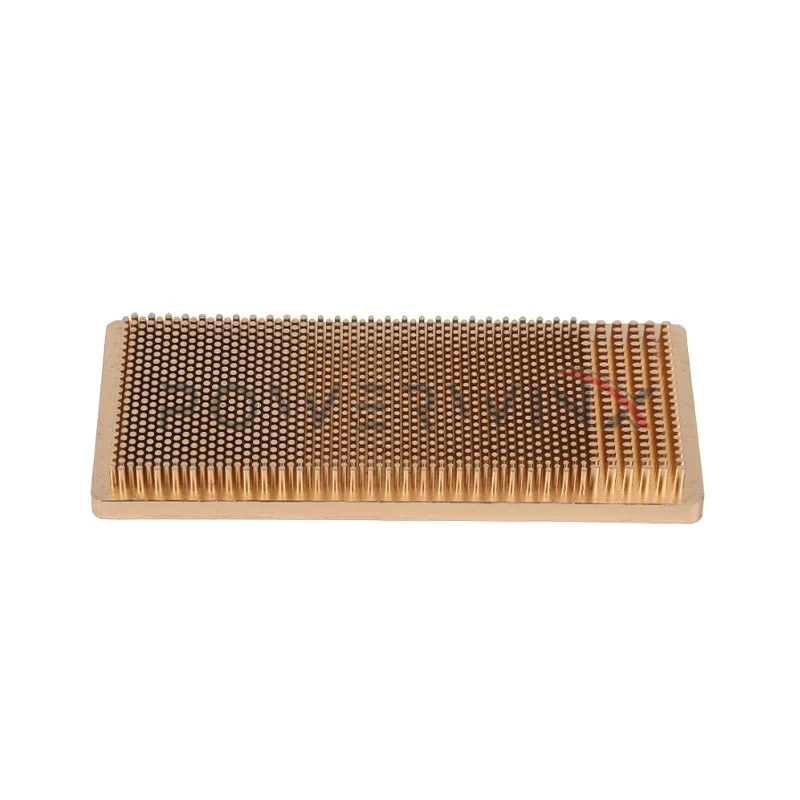

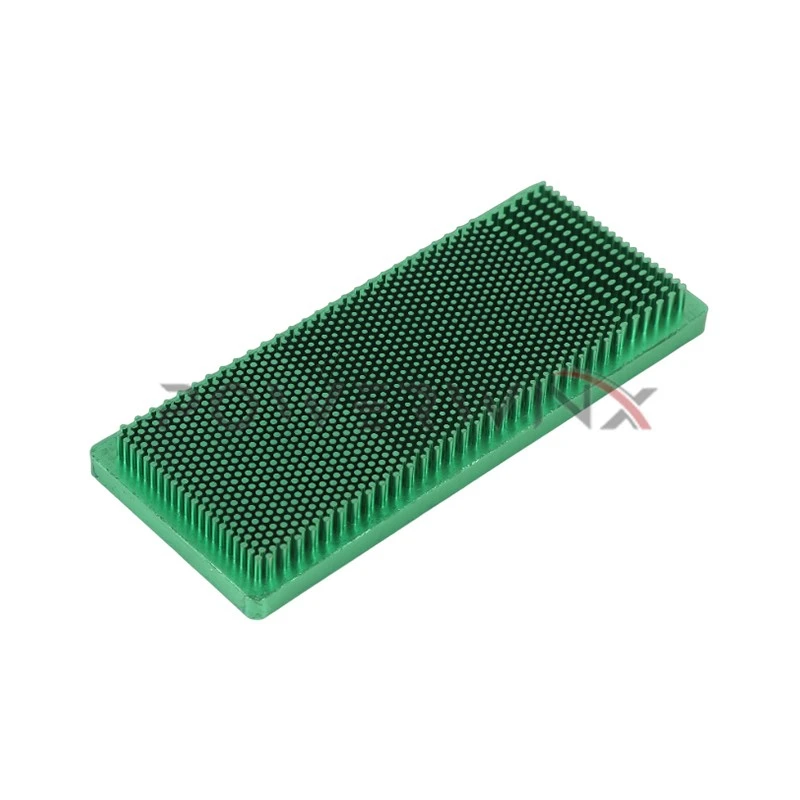

Zimno kute radiatory to wysoce wydajne rozwiązanie do zarządzania termicznego zaprojektowane w celu rozproszenia ciepła z różnych elementów elektronicznych. Korzystając z procesu kucia zimnego, te ciepła mogą osiągnąć złożone struktury płetwy o doskonałej wydajności termicznej. W przeciwieństwie do konwencjonalnych technik produkcyjnych, takich jak wytłaczanie lub odlewanie matrycy, zimne kucie wytwarza radiotelefaty z lepszą integralnością strukturalną, zwiększone rozpraszanie ciepła i ulepszone właściwości mechaniczne. Zalety te sprawiają, że zimne wyrobiono radiowlę są idealne do zastosowań w branżach, takich jak motoryzacja, telekomunikacja, oświetlenie LED i elektronika energetyczna, w której niezawodne chłodzenie ma kluczowe znaczenie.

Hydrauliczna prasa kucia

Schemat procesu kucia

Materiał: aluminium 3003/1050 i miedziane C1100

Zimno kute radiatory są przede wszystkim produkowaneAluminium (AL) 3003 lub 1050, które oferują doskonałą przewodność cieplną, odporność na korozję i wytrzymałość mechaniczną. Aluminium 3003 ma zwiększoną trwałość i urabialność ze względu na zawartość manganu, podczas gdy aluminium 1050 jest znane ze swojej wysokiej czystości i wyjątkowych właściwości termicznych. Materiały te są powszechnie stosowane ze względu na ich lekki charakter i koszt - skuteczność.

W przypadku zastosowań wymagających maksymalnego rozpraszania ciepła,Miedź (Cu) C1100jest wykorzystywany. Przy przewodności cieplnej około 400 W/mk, miedzi C1100 zapewnia doskonałe przeniesienie ciepła w porównaniu do aluminium. Jednak ze względu na jego wyższą wagę i koszty, ciepła miedziane są wykorzystywane w wyspecjalizowanych zastosowaniach, w których wydajność przewyższa obawy dotyczące kosztów.

Parametr produktu (specyfikacja)

Zimno kute radiatory są dostępne w różnych specyfikacjach dostosowanych do potrzeb aplikacji. Typowe parametry obejmują:

Tworzywo:Aluminium 3003 lub 1050, miedziane C1100
Proces:Kucie zimne, opcjonalne obróbka CNC i wykończenie powierzchniowe
Wysokość płetw:Do 100 mm (aluminium), 50 mm (miedź)
Grubość płetwy:0,5 mm - 3 mm
Grubość podstawy:2 mm - 10 mm
Przewodność cieplna:Aluminium 3003 ~ 160 W/mk, aluminium 1050 ~ 200 W/mk, miedzi C1100 ~ 400 W/mk
Obróbka powierzchni:Anodowanie (dla aluminium), nikiel lub anty - oksydaiton (dla miedzi)
Dostosowanie:Dostosowane kształty, rozmiary i wzory dla różnych wymagań chłodzenia

Wszystkie powyższe specyfikacje tylko w celach informacyjnych i można to zmienić na podstawie wielkości płetwy, wysokości płetwy, szczeliny płetw, szerokości płetwy itp.

Funkcje produktu

Zwiększone rozpraszanie ciepła

Płetwy o wysokim współczynniku kształtu maksymalizują powierzchnię w celu lepszej wydajności chłodzenia.

Lepsza siła

Kucie zimne wzmacnia strukturę materiału, czyniąc go bardziej trwałym.

Lekkie i wydajne

Warianty aluminiowe zapewniają równowagę redukcji masy ciała i wydajności termicznej.

Odporność na korozję

Anodowana aluminiowa i platana miedzi zwiększają trwałość.

Koszt - efektywna produkcja

Opcje aluminium zapewniają przystępność cenową przy jednoczesnym zachowaniu dobrej wydajności.

Eco - przyjazna produkcja

Proces zmniejsza marnotrawstwo materiałowe i zużycie energii.

Zastosowania

Moduły LED:Zapewnia odpowiednie rozpraszanie ciepła dla długotrwałej długości życia LED i stabilności.
Automotive Electronics:Używane w falownikach, systemach chłodzenia baterii i jednostkach sterujących.
Półprzewodniki mocy:Idealny dla tranzystorów, IGBT i MOSFET.
Sprzęt sieciowy:Utrzymuje optymalną temperaturę w stacjach bazowych telekomunikacyjnych i routerów.
Maszyny przemysłowe:Obsługuje wydajne chłodzenie zasilaczy i systemów automatyzacji.

Szczegóły produkcyjne

.Proces produkcji zimnego kuciaPolega na kształtowaniu metalu pod wysokim ciśnieniem w temperaturze pokojowej, zachowując jego pierwotną strukturę przy jednoczesnym ulepszaniu właściwości mechanicznych. Kluczowe kroki w produkcji obejmują:

Wybór materiału:Wysokie - Aluminium 3003 lub aluminium 1050 lub miedzi C1100 jest wybierane na podstawie wymagań aplikacji.
Proces kucia zimnego:Metalowe kęsy są ściśnięte pod wysoką siłą przy użyciu precyzyjnych matryc w celu utworzenia struktury radiatora.
Precyzyjna obróbka:Obróbka CNC jest używana do dodatkowych modyfikacji, takich jak otwory montażowe lub dostosowane kształty.
Wykończenie powierzchni:Aluminiowe radiki poddawane są anodowaniu, podczas gdy miedziane ciepła są nikiel lub cyna - wyplete na odporność na korozję.
Inspekcja jakości:Produkty są sprawdzane pod kątem dokładności wymiarowej, wydajności termicznej i wykończenia powierzchni.
Opakowanie i dostawa:Władzie cieplne są bezpiecznie pakowane, aby zapobiec uszkodzeniom podczas transportu.

Zimno kute radiatory zapewniają zaawansowane rozwiązanie chłodzące o zwiększonej trwałości, wydajności cieplnej i opcjom dostosowywania. Ich solidna struktura i wysokie możliwości wydajności sprawiają, że są niezbędne do nowoczesnych elektronicznych aplikacji chłodzenia.
